Maschinen-Datenblatt

Abkantpresse - hydraulisch

LVD PPEB 170/30 2005

•
•
•
•

Lager Nr.	Typ	Baujahr
2025-0523358	PPEB 170/30	2005

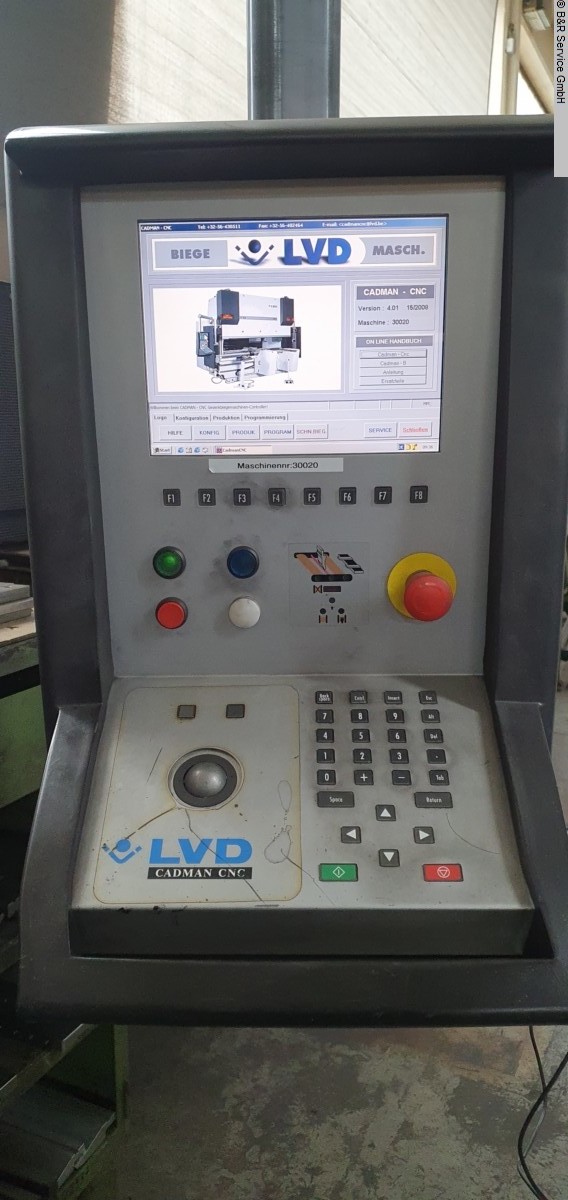

Steuerung	Steuerung Typ	Gruppen-ID
Cadmann	CNC	01015070

Alle Maschinen sind jederzeit unter Strom zu besichtigen.
Vorführungen der Maschinen jederzeit möglich.
Werkzeugklemmung oben Hydraulisch System Wila
Werkzeugklemmung unten Hydraulisch
Lichtschrankensystem Lasersafe
Bombierung über CNC System wila
Winkelmesssystem Easyform
Vordere Auflagearme verschiebbar

Details:

• Druck 170 t
• Abkantlänge 3050 mm
• Ständerweite 2700 mm
• Hub Pressbalken 300 mm
• Durchgang Ober-Unterbalken 520 mm
• C-Aussparung 350 mm
• Zustellgeschwindigkeit 150 mm/sec
• Biegegeschwindigkeit 0-10 mm/sec
• Öffnungsgeschwindigkeit 150 mm/sec
• Verfahrweg X1+X2 Achse über CNC programmierbar 600/1000 mm
• Verfahrweg R-Achse über CNC programmierbar 200 mm
• Verfahrweg Z1+Z2 Achsen über CNC programmierbar 0-2500 mm
• Betriebsstunden 34000 h
• Maße der Maschine:
• Länge 3600 mm
• Breite 1950 mm
• Höhe 3300 mm
• Gewicht 12000 kg
• Steuerung Cadmann
• Gesamtleistungsbedarf 24 kW
• Raumbedarf ca. 4x2x3,3 m
